מערכות איטום MCT/CMS למעברים מרובעים

מערכות איטום CMS מרובעות (מסגרות) דגם B מבצעות אטימה מוחלטת של החדירות למרחב המוגן בעזרת בדידים יעודים בקטרים שונים של ( 114 – 3 מ"מ) לכל כבל או צינור בנפרד.

מערכות ה- CMS עברו סידרת בדיקות במכון התקנים הישראלי והגרמני ואושרו סופית לאיטום מרחבים מוגנים ע"י פיקוד העורף .

המערכות מתאימות להגנה מפני אש, גזים, הדף ומים.

מערכות ה- CMS מאפשרות שחרור האטימה להשחלת כבלים וצינורות נוספים בצורה פשוטה ויעילה
ארץ ייצור :  גרמניה.
עמידות אש : ל – 120 – 30 דקות ( בהתאם לדרישות הפרויקט).
שימוש :  פנימי וחיצוני ועמידות לקרני UV.
תקנים :  עמידות כמעכב בעירה עד שעתיים (תקן DIN-4102 )
איטום כנגד חדירות גזים בלחץ של 4 בר.
איטום כנגד חדירות מים בלחץ של 16.5 בר.
עמידות בתנאים קיצוניים ובליה ממשוכת מעל 35 שנה (תקן DIN-53508 )
עמידות לכימיקלים ומי – ים (תקן DIN-53521)

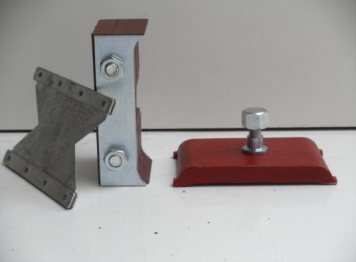

אביזרי מערכת :

הנחיות ותהליכי התקנה למערכות איטום CMS מרובעות למעברי צנרת ,כבלים ומיזוג במרחבים מוגנים

בשלבי יציקת המרחב המוגן:

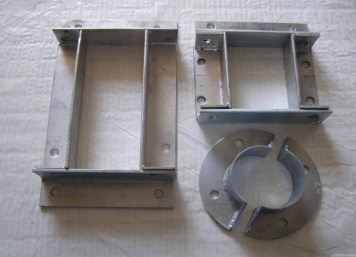

יש לקבע ביציקה מסגרת CMS מרובעת, בגודל התואם את כמות הכבלים או הצנרת החודרים למרחב המוגן, תוך שימוש בטבלה המצוינת מטה.

במרחב מוגן קיים:
המסגרת תקובע ע"ג הקיר בצורה חיצונית בשילוב אטם ועוגנים.

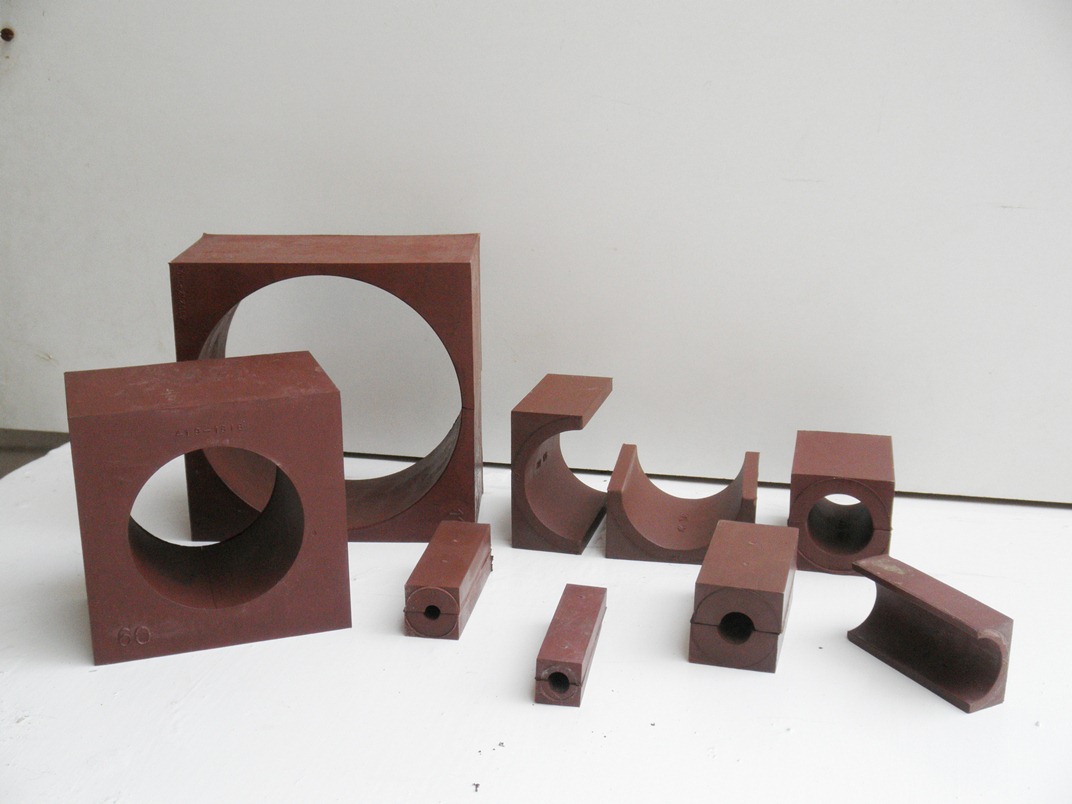

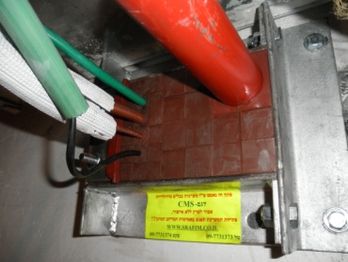

החלל הפנימי של המסגרת יאטם לאחר השחלת הכבלים והצנרת ע"י סט אטמים מודולריים לכל כבל וצינור בנפרד.

טבלה לבחירת סוג מסגרת לפי כמות הכבלים והצנרת


דגם מסגרת לאיטום כמות כבלים עד 9 מ"מ כמות כבלים עד 16 מ"מ כמות כבלים וצנרת עד 24 מ"מ כמות כבלים וצנרת עד 34 מ"מ כמות כבלים וצנרת עד 54 מ"מ כמות צנרת עד "3 צול כמות צנרת עד "4 צול
B 2X1 32 18 8 6 2
B 4X1 64 36 16 9 4 1 1
B 6X1 96 54 24 12 6 1 1
B 8X1 128 72 32 18 8 2 2
הערה: הכמות המרבית לאיטום מתייחסת לכמות של צינורות או של כבלים (ולא יחד)

תהליך ההתקנה:

  1. יש ליצוק או לקבע חיצונית בקיר המרחב המוגן מסגרת לפי נתוני הטבלה לעייל.
  2. יש לגרז ולשמן את הדפנות הפנמיות של המסגרת, לצורך השחלת האטמים ביתר קלות.
  3. החדרת הצנרת או הכבלים לתוך המסגרת, בצורה רופפת ומשוחררת.
  4. יש לקלף בידוד או שרוולי פלסטיק (מריכף) מהצנרת או הכבלים.
  5. איטום הכבלים או הצנרת ע"י אטמים יעודים במידות 3-114 מ"מ לכל צינור או כבל בנפרד.

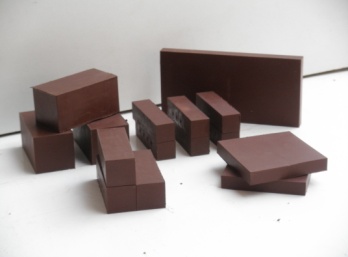

  6. השלמת החלל הנותר ע"י אטמי מילוי מלאים (ללא חור).
  7. התקנת מערכת לחיצה פנימית לצורך הידוק האטמים שבתוך המסגרת.
  8. התקנת אטם קצה סופי לאיטום החלל שבין מערכת הלחיצה לדופן המסגרת.
  9. חיזוק הברגים באטם הקצה בעזרת מפתח רצ'ט או מברגה עד לאיטום מוחלט.

הערה: במידה והצנרת או הכבלים קיימים בתוך קיר המרחב המוגן, בטרם ההתקנה.

ניתן להתקין מסגרת עם צלע פריקה לצורך השחלת הכבלים הקיימים וקיבועה לקיר.

דגשים להתקנה קלה ותקנית:

יש לקבע את המסגרת ביציקה בקו אפס של קיר המרחב המוגן.
קיבוע חיצוני ע"ג הקיר יתבצע בתוספת אטם ועוגנים.
על הכבלים להיות משוחררים וחופשיים לפני ביצוע האיטום.
מאריכים ומחברי זוויות של צנרת, יש להתקין במרחק של 15 ס"מ לפחות מקו הקיר.
ניקוז של צנרת מזגן יעבור דרך המסגרת רק בצנרת נחושת או ברזל בתוספת ברז לסגירה בשעת חרום.
